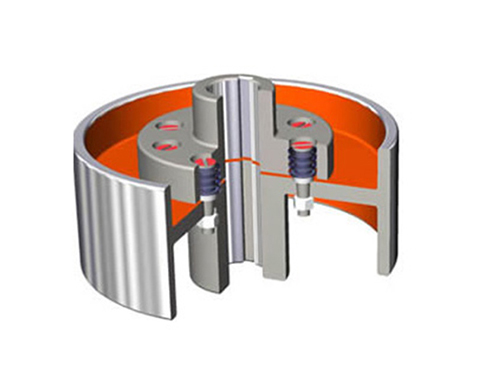

LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器

LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器是利用一端套有彈性套(橡膠材料)的柱銷，裝在兩半聯軸器凸緣孔中，以實現兩半聯軸器的聯接。彈性套柱銷聯軸器曾經是我國應用廣泛的聯軸器。

立即購買

TAG推薦:：防雨罩彩鋼防雨罩輸送機防塵罩輸送機防雨罩

13303171209

LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器

LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器結構比較簡單，制造容易，不用潤滑，不需要與金屬硫化粘結，換彈性套方便，不用移動半聯軸器，具有補償兩軸相對偏移和減振緩沖性能。彈性套工作是受壓縮變形，由于彈性套的厚度較薄，體積小，彈性變形有限，所以，彈性套柱銷聯軸器雖可補償軸線位移和彈性，但軸線位移許用補償量較少，彈性較弱。彈性套柱銷聯軸器是依靠柱銷組的鎖緊力而產生于接觸面的摩擦力矩，并壓縮橡膠彈性套來傳遞轉矩。適用于安裝底座剛性好、對中精度較高、沖擊載荷不大、對減振要求不高的中小功率軸系傳動。

LTZ(原TLL型)帶制動輪彈性套柱銷聯軸器基本參數和主要尺寸：

公稱扭矩Tn：125N：K.m。

許用轉速n：3800r/min。

軸孔直徑范圍d：25-35mm。

軸孔長度范圍：Y型L為62-82mm，J,J1,Z型L為44-82mm。

制動輪大小Do：200mm。

型號	公稱扭矩Tn(N.m)	許用轉速[n](r/min)	軸孔直徑d1 d2 dz	軸孔配合長度			D0	D	B	S	A	重量Kg	轉動慣量Kg.m2
				Y型	J、J1、Z型
				L	L1	L
LTZ1	125	3800	25 28	62	44	62	200	130	85	5	45	8.3	0.05
			30 32	82	60	82
			35
LTZ2	250	3000	32 35				250	160	105	5		15.3	0.15
			38
			40 42	112	84	112
LTZ3	500	2400	40 42				315	190	132	6		30.0	0.45
			45 48
LTZ4	710	2400	45 48					224		6	65	39.6	0.50
			50 55
			56
			60 63	142	107	142
LTZ5	1000	2400	50 55	112	84		315	250	168	6	65	47.0	1.26
			56
			60 63	142	107	142
			65 70
LTZ6	2000	1900	63 65				400	315		8	80	92.6	1.63
			70 71
			75
			80 85	172	132	172
			90 95
LTZ7	4000	1500	80 85				500	400	210	10	100	127.3	4.04
			90 95
			100 110	212	167	212
LTZ8	8000	1200	100 110
			120 125				630	475	265	12	130	304.3	15.00
			130	252	202	252
LTZ9	16000	1000	120 125	212	167	212	710	600	298	14	180	576.8	33.00
			130 140	252	202	252
			150
			160 170	302	242	302
